長年にわたり、PC ビルダーは「古典的な」エアフロー設定に従ってきました。つまり、前面 (場合によっては底面) から冷気を引き込み、背面と上部のファンが熱気を押し出します。しかし、これまでずっと間違ったやり方をしていて、CPU の過熱とパフォーマンス低下の原因が 1 つの上部ファンにある可能性がある場合はどうなるでしょうか?
物理学では熱が上昇することがわかっているので、PC の上部ファンをすべて排気するように設定するのは論理的だと思いますよね?さらに、一般通念では、ケースの両側はすべて吸気かすべて排気のどちらかであるべきであり、それらを混合してはいけないと言われています。
間違っている。
空冷 CPU クーラーを実行している場合、前面から入ってくる冷気は、CPU ヒートシンクに到達する前に、最前面の上部ファンによって取り除かれる可能性があります。一気に、フロント吸気ファンと上部排気ファンの 1 つの両方の影響を効果的に打ち消すことができます。
スモーク ペンまたはスティックをお持ちの場合は、これを自分で確認できます。PC ケースの前に置き、正面から入ってくる冷気が CPU ファンに到達する前に上部の排気ファンから真っ直ぐ出ていくのを観察してください。上部に 2 つ (またはそれ以上) の排気ファンがあると、空気が何も冷却する機会がないため、フロント吸気ファンの利点が事実上無効になります。
Noctua は、Fractal Design North ケースを使用したエアフロー ガイドのこの非効率性を指摘し、フロント トップ ファンを吸気側に設定すると最高の冷却性能が得られると指摘しました。
私は自分自身よりも Noctua を信頼していますが (結局のところ、このブランドは世界クラスのファンで有名です)、それでも理論をテストしてみたかったのです。
私の最初の直感は、すべてのファンを 60% の固定速度に設定し、AIDA64 Extreme を実行することでした。しかし、PBO オーバークロックした Ryzen 7 7700 は、単純に Tjmax の 95°C に達し、テストが終了するまでその状態が続くことにすぐに気づきました。
そこで私は代わりにゲームに目を向けました。ビデオ ゲームは日常の使用状況をよりリアルに表現できるからです。
上部の 2 つの Arctic P12 ファンは、ケース前面にある純正の Thermaltake ファンよりもはるかに強力であるため、どちらのテストでも、前面ファンを 100% に設定し、CPU クーラーを 60% (ゲーム中のおおよその平均速度) に制限し、上部 Arctic ファンを 50% に設定しました。
この設定により、実際のゲームでの使用を反映する速度で最上位のファンを維持しながら、テストに意味のある十分な冷却空気流を生成するために弱い吸気ファンをフルスピードで動作させることができました。
立ち上げました レッド・デッド・リデンプション2 組み込みのベンチマークを実行しました。ネタバレ注意: 私の結果は Noctua の調査結果と一致しました。

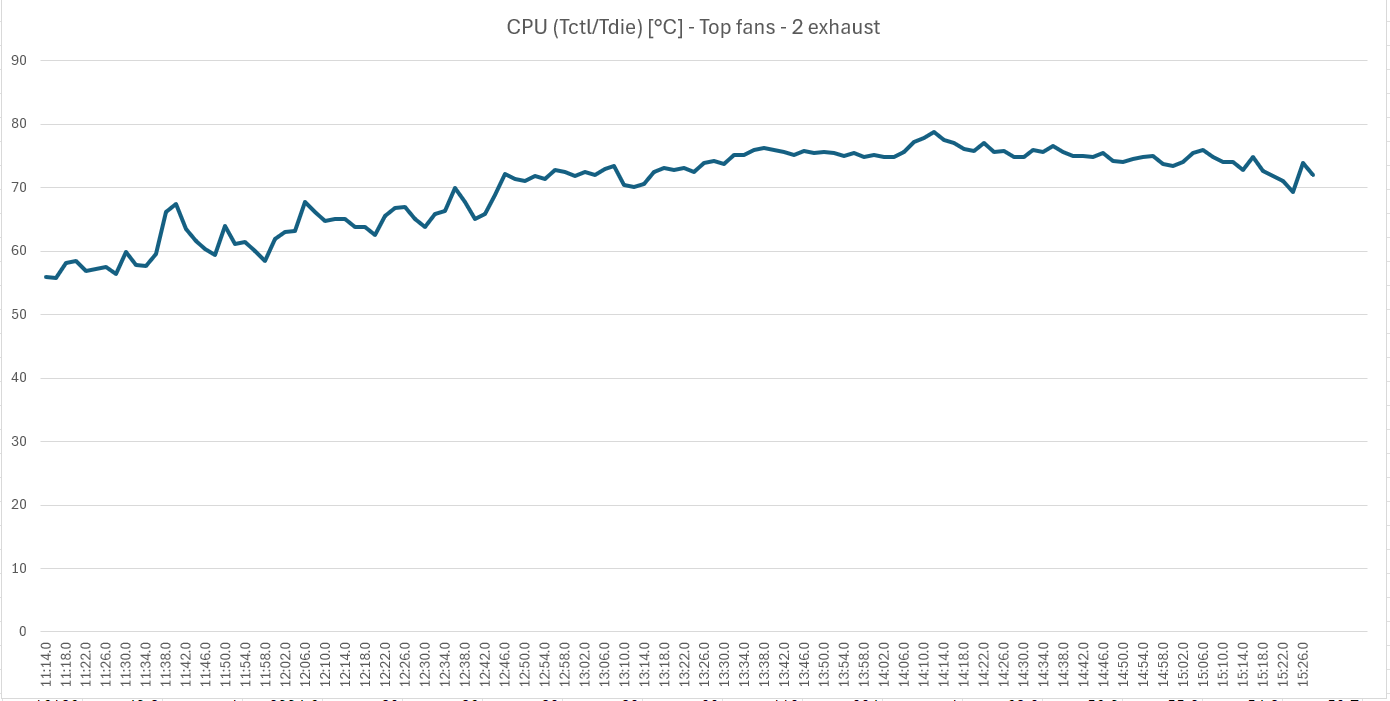

上部に 2 つの排気ファンを備えた従来の構成では、CPU (Tctl/Tdie) の平均温度は 70.0°C でした。

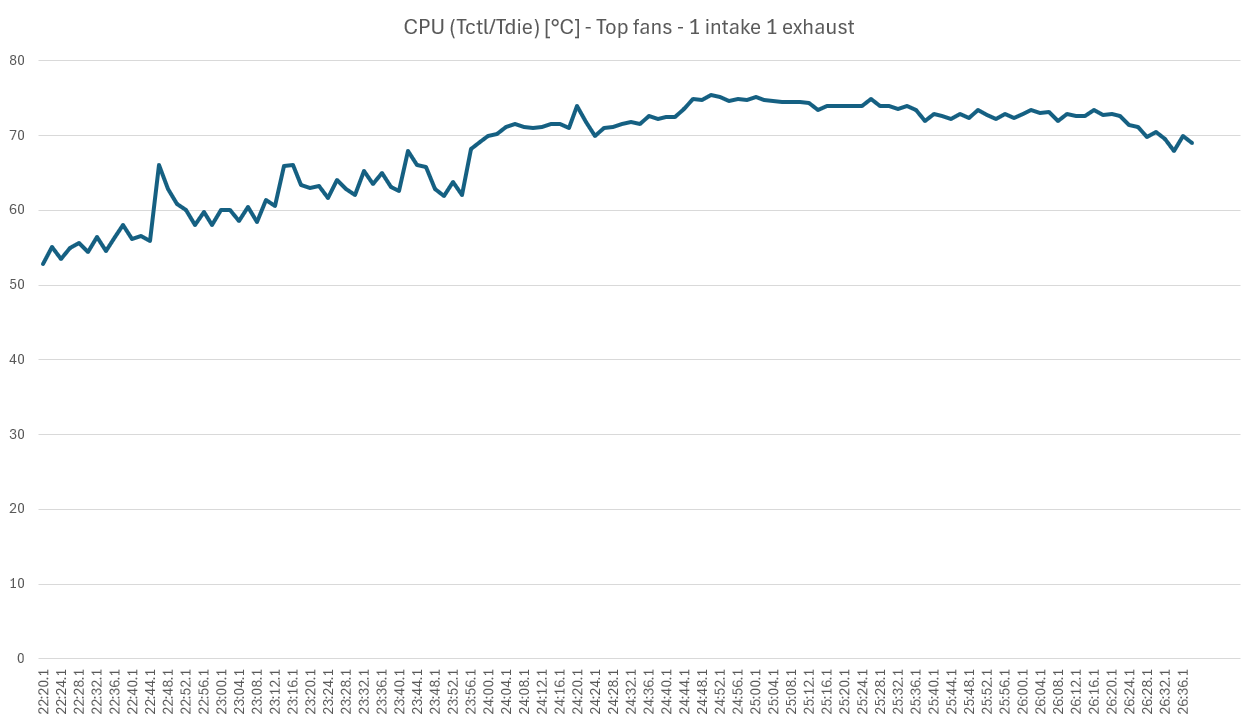

フロントトップファンを吸気側に切り替えたところ、CPU 温度は 68.1°C まで下がりました。
これは、何も費用がかからなかった単純なファンの向きの変更と比べて、ほぼ 2 度の低下です。ちなみに、ケースファンの 1 つをより強力なモデルにアップグレードすることで、同様の改善を達成できます。
Tech Overwrite のテストでも同様の結果が得られ、上部ファン 1 つを吸気として、もう 1 つを排気として動作させた場合に 1.5°C 低下しました。彼のビデオには、従来のセットアップで何が起こるかを示す透明な煙のデモンストレーションや、中心的な問題を理解しやすくする他のビジュアルも含まれています。
おそらく、フロントトップファンを吸気側にひっくり返したくなるでしょう。結局のところ、私たちのテストは Noctua の理論を裏付けており、ケースにもっと正の空気圧を与えて埃の侵入を防ぐことができるのに、なぜそうしないのでしょうか?
まず、これらの調査結果は、従来の PC ケースでは、最前部の上部ファンを吸気側に切り替えると冷却に役立つことが示唆されていますが、このアドバイスが当てはまらないシナリオもいくつかあります。

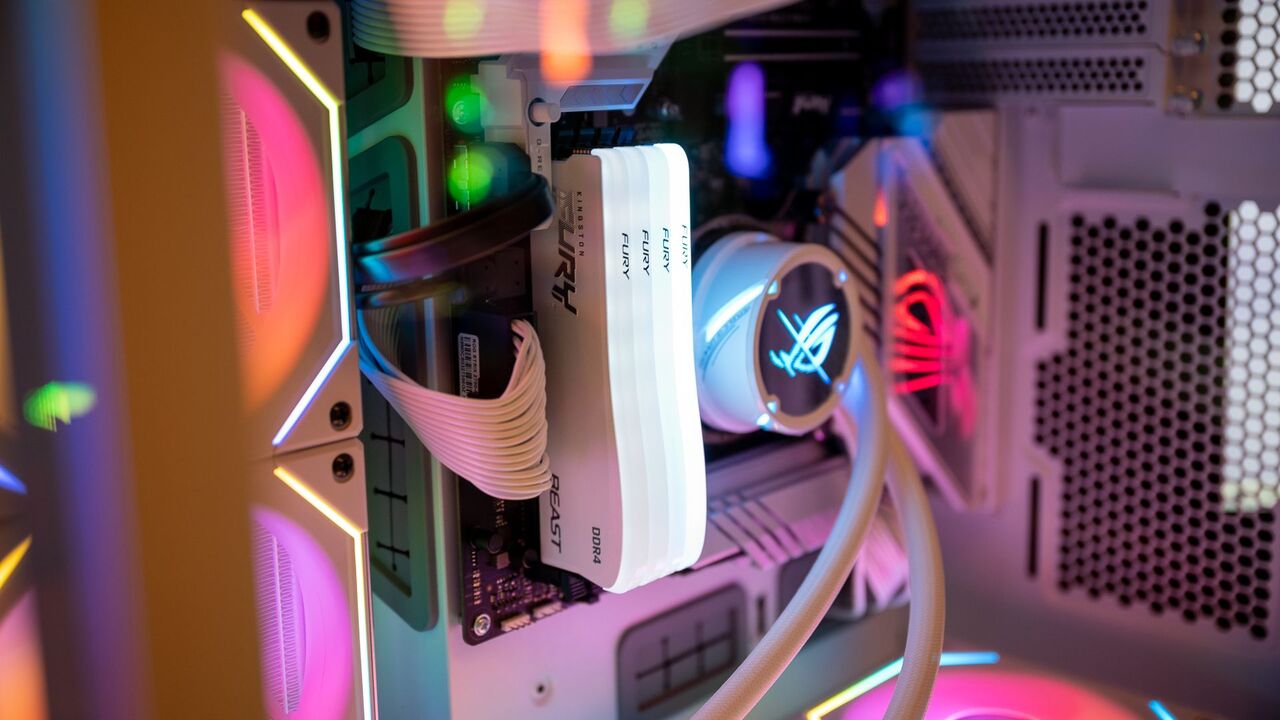

たとえば、CPU を冷却するために AIO を使用している場合、これは無関係です。私たちの主な懸念は、上部の排気ファンが前面から冷気を引き離していることでしたが、AIO は通常ケースの上部または前面にあるラジエーターに熱を移動させることでこの問題を回避しました。
AIO を使用するセットアップでは、通常、ファンが空気を吸い込んで CPU 温度を向上させるか、ラジエーターから熱気を排出してケース全体のエアフローを最適化する必要があります。とはいえ、これは簡略化したものです。特定の設定で何が機能するかを確認するには、独自のテストを実行することが最善の方法です。
もう 1 つの重要な要素は、PC の底部にファンが取り付けられているかどうかです。このような場合、上部ファンを吸気口に設定すると、不要な乱流が発生する可能性があります。ファンは最終的に相互に作用し、上部の吸気口から熱気がケースの外ではなく下部に押し戻され、その過程でグラフィックス カードが過熱する可能性があります。
幸いなことに、すでに底部吸気ファンを備えている場合、前面吸気ファンはそれほど重要ではないため、通常は従来の上部排気のセットアップに固執することで問題なく機能します。
従来の PC 構築のアドバイスは、常に上部のファンを排気するように設定することですが、それが実際には最適な設定ではないケースも数多くあります。前面から冷気を吸い込み、上部と背面から排出する多くの標準的なケースでは、最初の上部ファンを吸気側に切り替えると、実際に CPU の冷却を向上させることができます。
最終的に、最も静かで効果的な冷却を実現するには、さまざまなファン構成を検討して、システムに最適なものを確認してください。
